UNI-T UTG4082A generátor

Detailní popis produktu

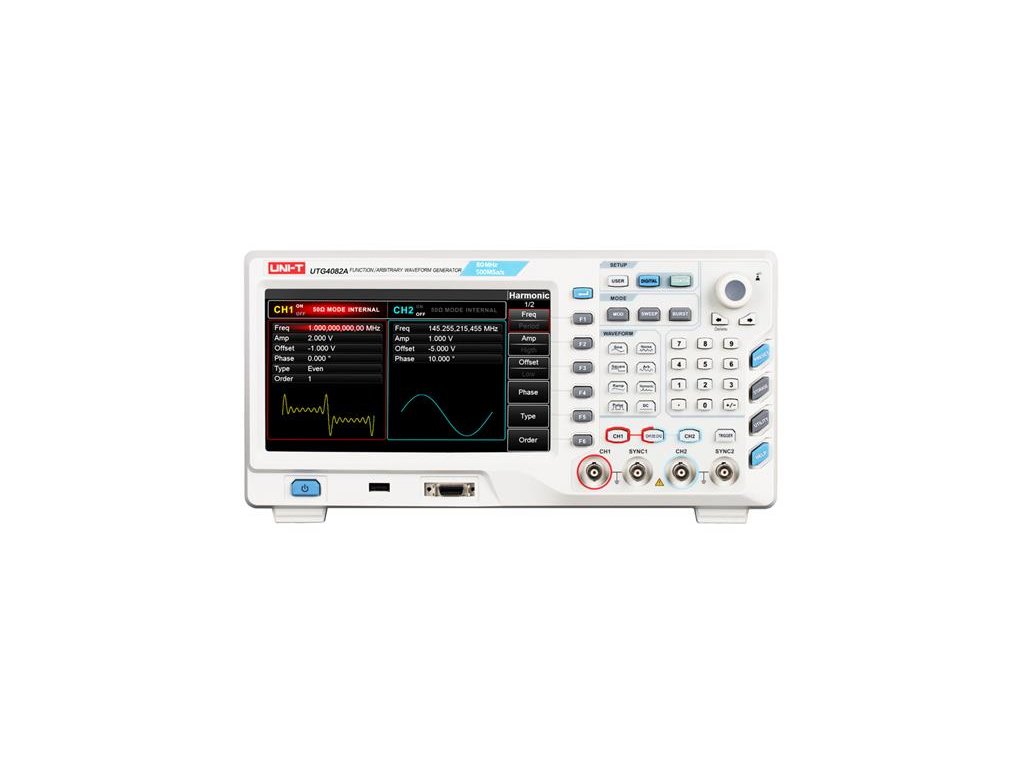

Generátor UNI-T UTG4082A

Generátor funkcí / libovolných průběhů UTG4082A je dvoukanálový přístroj využívající technologii přímé digitální syntézy (DDS). Nabízí vysokou přesnost a širokou škálu funkcí včetně modulací AM, FM, PSK, PWM a dalších. Díky maximální výstupní frekvenci 80 MHz a vzorkování 500 MS/s je ideálním nástrojem pro návrh, testování a vývoj elektronických zařízení.

Parametry produktu

• Počet kanálů: 2 (nezávislé, možnost propojení)
• Maximální frekvence: Sinus až 80 MHz, obdélník až 30 MHz
• Vzorkovací frekvence: 500 MS/s
• Vertikální rozlišení: 16 bitů
• Paměť: Uložení až 160 křivek, maximální délka vlny 32Mpts
• Typy modulací: AM, FM, PM, ASK, FSK, PSK, PWM, QPSK, Sweep
• Frekvenční čítač: Externí TTL signály do 800 MHz
• Ochrana: Proti zkratu a přepětí
• Displej: 8" TFT LCD (800 x 480)
• Rozhraní: USB, LAN, 10 MHz vstup/výstup

Technické parametry

• Typy signálů: Sinus, obdélník, pila, puls, šum, DC
• Rozsah amplitudy: 1 mVpp až 10 Vpp (50 Ω), 2 mVpp až 20 Vpp (High Z)
• Minimální doba náběhu/sestupu: Typicky < 7 ns
• Teplotní rozsah: Provozní +10°C až +40°C, skladovací -20°C až +60°C
• Napájení: AC 100–240 V, 45–440 Hz
• Hmotnost: 3,5 kg (netto), 4,5 kg (s obalem)
• Rozměry: 336 x 164 x 108 mm

Příslušenství

• Generátor UTG4082A
• Napájecí kabel
• USB kabel (UT-D14)
• 2x BNC-BNC kabel (1 m)
• Uživatelský manuál

Balení pro velkoodběratele

• Množství v kartonu: 1 ks
• Rozměry kartonu: 405 x 225 x 265 mm
• Hrubá hmotnost kartonu: 4,8 kg

Pro stažení softwaru a dalších informací navštivte: Software pro UTG4000
