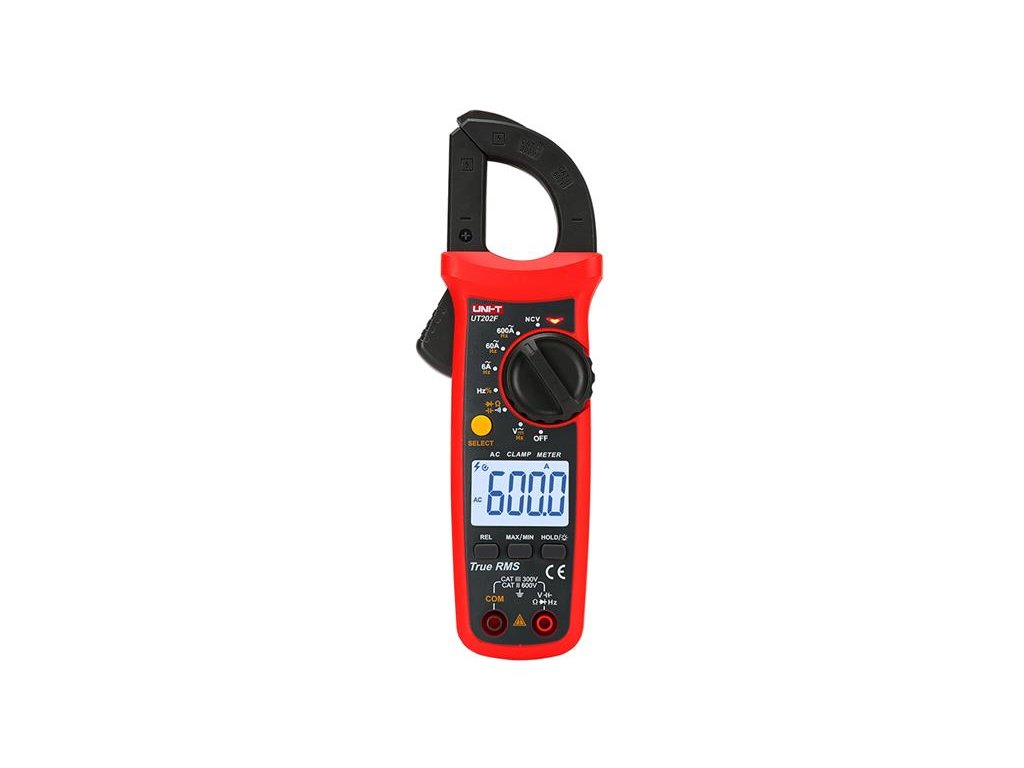

UNI-T UT202F klešťový multimetr

Detailní popis produktu

Multimetr UNI-T UT202F klešťový

Digitální klešťový měřič UT202F slouží pro měření střídavých a stejnosměrných napětí do 600V, AC proudů do 600A a frekvence napětí do 600V. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s). Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech - EFLo a EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II. Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je <11μA, což účinně prodlužuje životnost baterie na cca 400 hodin.

PARAMETRY PRODUKTU

• Měření napětí, proudu a frekvence: vysokého napětí do 600 V
• Měření frekvencí: 10Hz až 10MHz
• Měření kapacit: 6nF až 60mF
• Poměrové (relativní) měření: napětí a kapacit
• Více segmentový displej: a zvukový/vizuální alarm
• Ochrana před napětím: větším než 600V napříč rozsahy
• Bezkontaktní detekce: vodičů pod napětím
• Automatické přepínání rozsahů:
• Přesnost měření: proudů a napětí je garantována v rozmezí 1% až 100% rozsahů

TECHNICKÉ PARAMETRY

Měření AC proudu

• 6,000A / 0,001A / 50Hz ~ 100Hz ±(4,0%+10)
• 60,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+10)
• 600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+10)
• Ochrana proti přetížení při 620A

Měření AC napětí

• 6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)
• 60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)
• 600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)
• Ochrana proti přetížení při 600Vrms
• Vstupní impedance cca 10MGΩ

Měření DC napětí

• 600,0mV / 0,100mV / ±(0,7 %+3)
• 6,000V / 0,001V / ±(0,5 %+2)
• 60,00V / 0,010V / ±(0,7 %+3)
• 600,0V / 0,100V / ±(0,7 %+3)
• Vstupní impedance cca 10MΩ
• Ochrana proti přetížení při 600Vrms

Měření odporu

• 600,0Ω / 0,1Ω / ±(1,0%+2)
• 6,000kΩ / 0,001kΩ / ±(0,8%+2)
• 60,00kΩ / 0,01kΩ / ±(0,8%+2)
• 600,0kΩ / 0,1kΩ / ±(0,8%+2)
• 6,000MΩ / 0,001MΩ / ±(2,0%+5)
• 60,00MΩ / 0,01MΩ / ±(2,0%+5)
• Ochrana proti přetížení při 600 Vrms

Měření kapacity

• 6,000nF / 0,001nF / ±(4,0%+10)
• 60,00nF / 0,01nF / ±(4,0%+10)
• 600,0nF / 0,1kF / ±(4,0%+10)
• 6,000μF / 0,001μF / ±(4,0%+5)
• 60,00μF / 0,01μF / ±(4,0%+5)
• 600,0μF / 0,1μF / ±(4,0%+5)
• 6,000mF / 0,001mF / ±10,0%
• 60,00mF / 0,01mF / ±10,0%
• Ochrana proti přetížení při 600 Vrms

Měření frekvence a plnění

• Frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4)
• Plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5)

Kontrola spojitosti obvodů

• Při naměřeném odporu menším než 10Ω signalizace souvislého obvodu zazní bzučák.
• Při naměřeném odporu větším než 31Ω signalizace rozpojeného obvodu nezní bzučák.
• Napětí otevřeného obvodu asi 2,0V.
• Měření na rozsahu 600Ω.
• Ochrana proti přetížení při 600 Vrms.

Měření diod

• V propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V.
• Pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V.
• Napětí otevřeného obvodu asi 3,9V.
• Měření na rozsahu 6,000V.

Bezkontaktní snímání elektrického pole (NCV)

• Povoluje detekovat vodiče pod napětím ve dvou citlivostech - EFLo a EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz.

DALŠÍ PARAMETRY

• Měření maximálních a minimálních hodnot: ano
• Měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano
• Zadržení dat (HOLD): ano
• Indikace slabé baterie: ano
• Automatické vypnutí napájení: ano
• Napájení baterie 1,5 V (R03): 2ks
• Velikost podsvíceného displeje: 37 mm x 25 mm
• Rozměry výrobku: 215 mm x 63 mm x 36 mm
• Čistá hmotnost produktu: 248 g
• Barva výrobku: červená a šedá

OBSAH BALENÍ

• Klešťový multimetr UT202F: 1ks
• Testovací kabely: 1 pár
• Baterie 1,5 V (R03): 2ks
• Návod k použití: 1ks

VELKOOBCHODNÍ BALENÍ

• Standardní množství na karton: 40ks
• Standardní rozměry kartonu: 485 mm x 295 mm x 385 mm
• Standardní hrubá hmotnost kartonu: 16,7 kg
