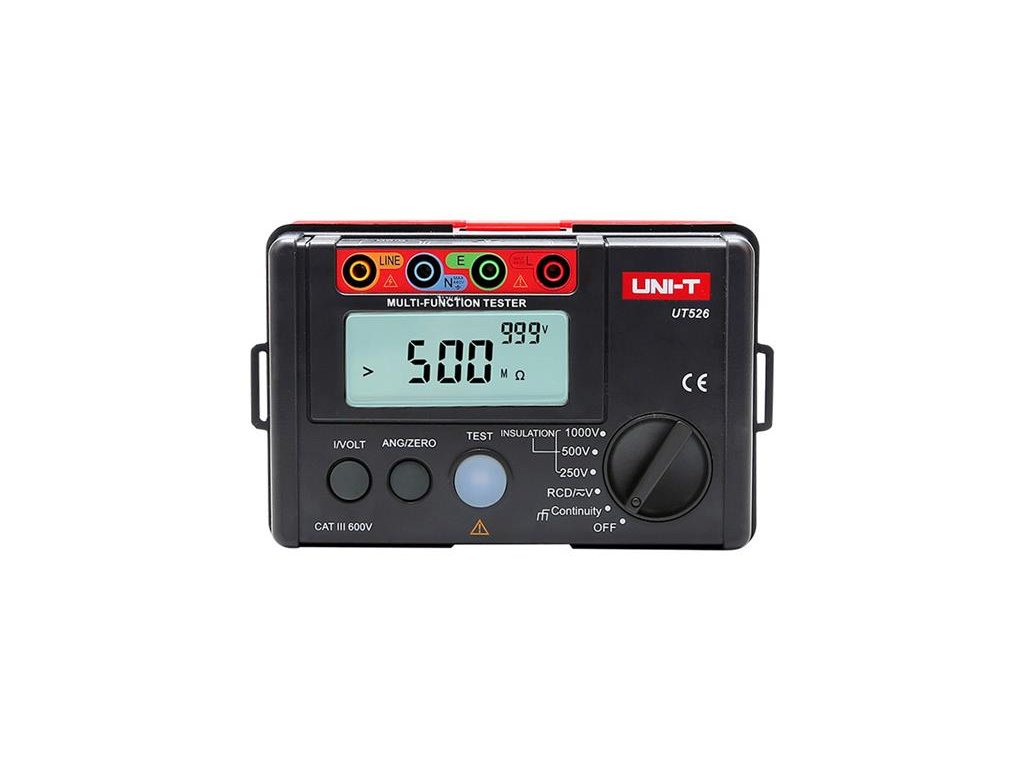

UNI-T UT526 multifunkční tester

Detailní popis produktu

Tester multifunkční UNI-T UT526

Přístroj UT526 je univerzální měřící a testovací přístroj určený pro provádění revizí elektrických spotřebičů. Umožňuje kontrolu vybavení proudových chráničů, měření odporu zemnicí smyčky, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí. Přístroj je nově navržen v odolném krytu s novými analogovými, digitálními a mikroprocesorovými obvody. Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CAT III 600V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.

Parametry produktu:

• Maximální zobrazení displeje: 9999
• Rozměry displeje: 71 x 34 mm
• Displej zobrazuje: funkční režimy, hodnotu, jednotky a symboly
• Přepínání rozsahů: automatické
• Měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA
• Měření zemnicí smyčky: v rozsahu 0,01Ω až 2000Ω
• Měření izolačního odporu: 0,05 MΩ až 1MΩ
• Měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
• Měření AC a DC napětí: 0V až 440V
• Napájení: 6 ks alkalická baterie 1,5V AA
• Nepostradatelný pomocník každého revizního technika
• Kalibrační protokol nutno objednat samostatně
• Neuvěřitelný poměr cena/výkon

Technické parametry:

Měření doby vybavení proudových chráničů:

• Měřicí proud: 10mA / 30mA / 100mA / 300mA
• Měřicí napětí: 220V ±10%, kmitočet 45Hz až 65Hz
• Přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
• Rozsah měření času při proudu 10mA: 0 až 2000msec
• Rozsah měření času při proudu 30mA: 0 až 500msec
• Rozsah měření času při proudu 100mA: 0 až 300msec
• Rozsah měření času při proudu 300mA: 0 až 300msec
• Přesnost měření času: ±(5% + 2)

Měření zemnicí smyčky:

• Měřicí jmenovité napětí: cca 5,0V
• Měřicí proud: > 200mA, pro < 2Ω
• Rozsah měření odporu smyčky: 0,01Ω až 2000Ω
• Přesnost měření: 0,01Ω až 2000Ω ±(2% + 5)

Měření izolačního odporu:

• Zkušební jmenovité napětí naprázdno: DC 250V ±10%, 500V ±10% nebo 1000V ±10%
• Rozsah měření: 0,05 až 200MΩ, nebo 0,05 až 300MΩ, nebo 0,05 až 500MΩ
• Jmenovitý měřicí proud při zátěži 250kΩ, 500kΩ nebo 1MΩ: 0,9mA až 1,1mA
• Zkratový proud: <1,8mA
• Přesnost měření v rozsahu 0,05MΩ až 500MΩ: ±(5% + 5)

Měření AC a DCV napětí:

• Rozsah měření DC: 0 až ±440V
• Rozsah měření AC: 0 až 440V (50/60Hz)
• Rozlišení: 1V
• Přesnost měření: ±(2% + 3)
• Měření napětí v rozsahu <10V: pouze referenční

Měření kmitočtu:

• Rozsah měření: 20Hz až 100Hz
• Rozlišení: 1Hz
• Přesnost měření: pouze referenční

Obecné parametry:

• Indikace slabé baterie: ano, symbol „ “ na displeji
• Indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji
• Napájení: baterie AA 1,5V, 6 kusů
• Proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V
• Rozměry displeje LCD: 71 x 34 mm
• Pracovní prostředí: teplota 0 až +40°C, vlhkost max. 85% RH
• Uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH
• Skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90% RH
• Rozměry přístroje: 160 x 100 x 71 mm
• Barva přístroje: červená a šedá
• Hmotnost přístroje: 380g
• Hmotnost: 0,7 kg (včetně baterií a obalu)

Obsah individuálního balení:

• Přístroj UT526: 1ks
• Baterie 1,5V, AA: 6ks
• Testovací kabely s krokosvorkami: 3 ks (červený, zelený, modrý)
• Pouzdro: 1ks
• Návod k použití: 1ks

Velkoobchodní balení:

• Standardní množství na karton: 10ks
• Rozměry standartního kartonu: 445 x 440 x 180 mm (0,063 CBM)
• Celk. hmotnost standardního kartonu: 12,8 kg
